主次鋼結構都是根據防腐的要求來打砂油漆的，油漆的用量很大程度和幹膜厚度有關的， 與施工方法和塗裝係統也有關係 (噴塗要比手工刷的損耗率)，以下數據是理論塗布率(僅供參考)，實際用量乘上1.5-1.8的係數：

　　75 微米厚度的，大約 8.5 平方米 / 升;

　　125 微米厚度的，大約 6.5 平方米 / 升;

　　200 微米厚度的，大約 4 平方米 / 升。

　　一般是使用容積單位來衡量的。油漆說明書裏有個理論塗布率，就是塗1 平方米 100um (或者是 50um等等自己可以換算)用多少L 油漆。比如這個數是 X%那麽油漆用量 =x%*25000*油漆厚度 /100這個結果之後你再乘以一個損耗係數，比如1.3 一般這個與施工的設備有關係。

　　在鋼結構上焊縫的淨重量是鋼構件的1.5 ～2 %左右。然後根據個來提焊條，由於是淨重量所以焊條重量有些增加，加上留下的焊條頭，和藥皮的重量，一般需要焊條重量的是1.8 ～2.2 倍。點擊 ?工程資料免費下載

　　鋼結構工程油漆用量﹑損耗係數估算方法

　　漆的理論塗布率和實際塗布率計算公式在完全光滑平整且無毛孔的玻璃表麵，倒上一升油漆， 形成規定的幹膜厚度後所覆蓋的麵積，就叫該油漆的理論塗布率。理論塗布率 =固體體積含量 *10/ 幹膜厚度(微米)(米2/ 升)

　　實際工程施工時，因施工工件表麵形狀，要求的漆膜厚度，施工方法，工人技術，施工環境條件，天氣等等各種因素的影響，油漆的實際使用量一定大於以施工麵積除以理論塗布率計算出來的“理論使用量 ”。

　　油漆實際使用量 / 理論使用量 (該比值定義為 “損耗係數 ”CF。)工程油漆實際用量 = 施工麵積 / 實際塗布率 =施工麵積 *CF/ 理論塗布率= 理論使用量 × CF

　　“損耗係數 ” CF分析及估算 :

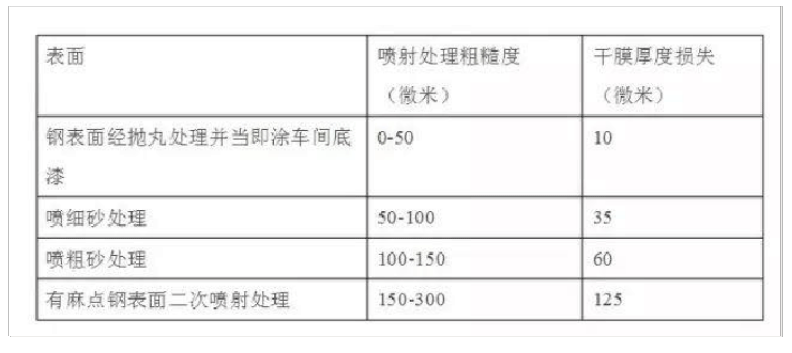

　　工件表麵粗糙度造成的油漆損耗在經過噴射處理的表麵塗漆時， 鋼板波峰處的膜厚要小於波穀處的膜厚，為滿足波峰處的防腐厚度要求(避免點蝕)，波穀的坑窪中所“藏”的油漆就相當於被損耗了，此即“鋼板粗糙度消耗損失 ”。下表給出不同的噴射方式引起漆料損失(以幹膜厚度表示)：

　　漆膜厚度分布不均勻造成的油漆損耗施工後漆膜驗收時膜厚達到或超過規定膜後，技術服務代表， 監理或業主會按正常合格簽字，但對未達到規定膜厚部分將被要求補塗，因此必將造成 “超厚”損耗。導致漆膜厚度分布不均勻的具體因素主要有：工人熟練程度，施工環境，施工工件簡單(平麵工件)或複雜，施工方法(無空氣噴塗，有空氣噴塗，刷塗，滾塗)。

　　施工浪費

　　施工浪費指油漆未到達施工工件表麵而散失到周圍環境或地麵的浪費。如無空氣噴塗散失油漆約10-20%，有空氣噴塗散失油漆 50%以上，滾塗約損耗 5%，刷塗控製好時相對少些，大風環境橋梁噴漆可引致 100% 以上浪費。

　　容器內殘留油漆的浪費

　　油漆施工完畢， 殘留於油漆桶內壁和橡皮管內的油漆，平均損耗值約為 5%。

　　綜上所述，施工中的油漆損耗係數主要由工件表麵粗糙度損耗，漆膜厚度分布不均勻損耗，施工浪費，容器內殘留油漆的浪費所造成
